1.1、測(cè)試目的
采用脆性基體的層壓板層間剪切強(qiáng)度（interlaminar shear strength ，ILSS），例如由環(huán)氧樹脂制成的層壓板，通常使用短梁剪切試驗(yàn)（short beam shear test，SBS）進(jìn)行測(cè)定。它利用了在彎曲試驗(yàn)中總是發(fā)生剪切應(yīng)力的事實(shí)。如果跨度相對(duì)于試件厚度較小，則與彎矩產(chǎn)生的法向應(yīng)力相比，出現(xiàn)的剪切應(yīng)力非常大。這樣，就可以在脆性基體材料中產(chǎn)生剪切應(yīng)力，從而可以測(cè)量剪切強(qiáng)度。根據(jù)斷裂類型，可以表征基體材料的剪切強(qiáng)度或纖維-基體結(jié)合的質(zhì)量。該測(cè)試方法使用起來(lái)相對(duì)簡(jiǎn)單，需要一個(gè)簡(jiǎn)單的工具，該工具具有良好的對(duì)準(zhǔn)選項(xiàng)和精確的對(duì)中模具。因此，該方法通常用于質(zhì)量控制，適合于材料比較。
1.2、標(biāo)準(zhǔn)層壓板的測(cè)試
在材料開發(fā)中，對(duì)厚度為2 mm的標(biāo)準(zhǔn)層壓板進(jìn)行測(cè)試。根據(jù)所使用的標(biāo)準(zhǔn)，跨度為8或10 mm，必須設(shè)置為高達(dá)±0.1 mm的精度。EN 2563對(duì)彎曲凸起的公差規(guī)定為±0.02 mm。
2.1、測(cè)試目的
平面內(nèi)剪切（In-plane shear，IPS）可以通過(guò)在纖維方向±45°處進(jìn)行拉伸或壓縮試驗(yàn)來(lái)產(chǎn)生，試樣以與纖維方向成45°的板材上切割下來(lái)。
除了用于確定主應(yīng)力方向上的應(yīng)力、應(yīng)變和模量值的拉伸和壓縮試驗(yàn)外，面內(nèi)剪切特性的測(cè)量在復(fù)合材料的表征中發(fā)揮著重要作用。測(cè)量值為面內(nèi)應(yīng)變?chǔ)?2、面內(nèi)應(yīng)力τ12和剪切模量G12。由于該方法對(duì)試樣制備有嚴(yán)格的要求，并且可以像拉伸試驗(yàn)一樣在試驗(yàn)機(jī)上進(jìn)行，因此既可以用于研發(fā)中的材料表征，也可以用于質(zhì)量保證目的的大量測(cè)試。
2.2、試驗(yàn)方法

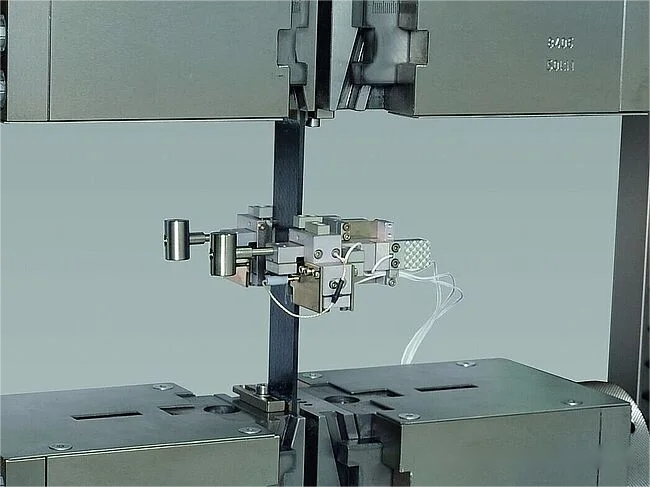

剪切變形沿著纖維方向發(fā)生，因?yàn)槔煸嚇又欣w維端部的角度小于45°。這種剪切變形可以使用兩個(gè)0°和90°應(yīng)變計(jì)或雙軸伸長(zhǎng)計(jì)來(lái)測(cè)定。由于變形發(fā)生在基體內(nèi)部，而斷裂發(fā)生在基體或纖維的界面上，因此要測(cè)量的剪切應(yīng)力相對(duì)較低。在標(biāo)準(zhǔn)試樣的試驗(yàn)中，很少會(huì)有超過(guò)10 kN的拉力。
當(dāng)應(yīng)變較小時(shí)，測(cè)試方法會(huì)檢測(cè)到一個(gè)極限。在變形增加的情況下，纖維的角度會(huì)發(fā)生變化，從而導(dǎo)致系統(tǒng)計(jì)算誤差。這就是為什么標(biāo)準(zhǔn)將這些測(cè)試方法限制為5%的應(yīng)變。
